Statische Gelenkschienen

caroli-statische-gelenkschienen

Komplett überarbeitet und in neuem Design stellen wir Ihnen unsere erfolgreichen Statischen Gelenkschienen für Orthesen vor. Ein unsichtbarer Schneckentrieb sorgt jetzt für deutlich mehr Komfort und Hygiene. Die optisch ansprechende Winkelfunktionsskala ermöglicht ab sofort die sichere Dokumentation der Einstellungen.

Sortiment

MONO

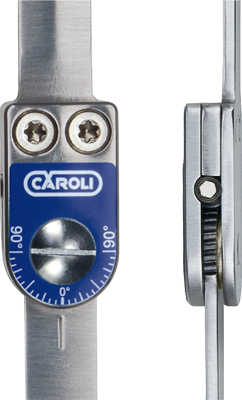

mono14-25.pngDie statischen Quengelschienen der MONO - Serie sind konzipiert, um Beweglichkeit und Funktion von Gelenken durch Redression wiederzuerlangen und dauerhaft zu erhalten. Die mono-zentrischen Gelenkschienen haben einen Bewegungsradius von 90° in Extension und Flexion, so dass sie insbesondere bei der Spitzfußkorrektur zum Einsatz kommen.

Auch als T- und 160°-Variante und in drei Größen erhältlich



POLY

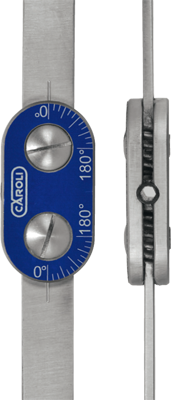

poly14-25.pngDie statischen Quengelschienen der POLY – Serie sind konzipiert, um Beweglichkeit und Funktion von Gelenken durch Redression wiederzuerlangen und dauerhaft zu erhalten.

Die poly-zentrischen Gelenkschienen bieten einen Bewegungsradius von insgesamt 180°. Damit sind sie bei Versorgungen im Kniegelenkbereich ideal geeignet, da dort die Krafteinwirkung im gesamten Bewegungsumfang des zu behandelnden Gelenkes erforderlich ist.

EASY LOCK

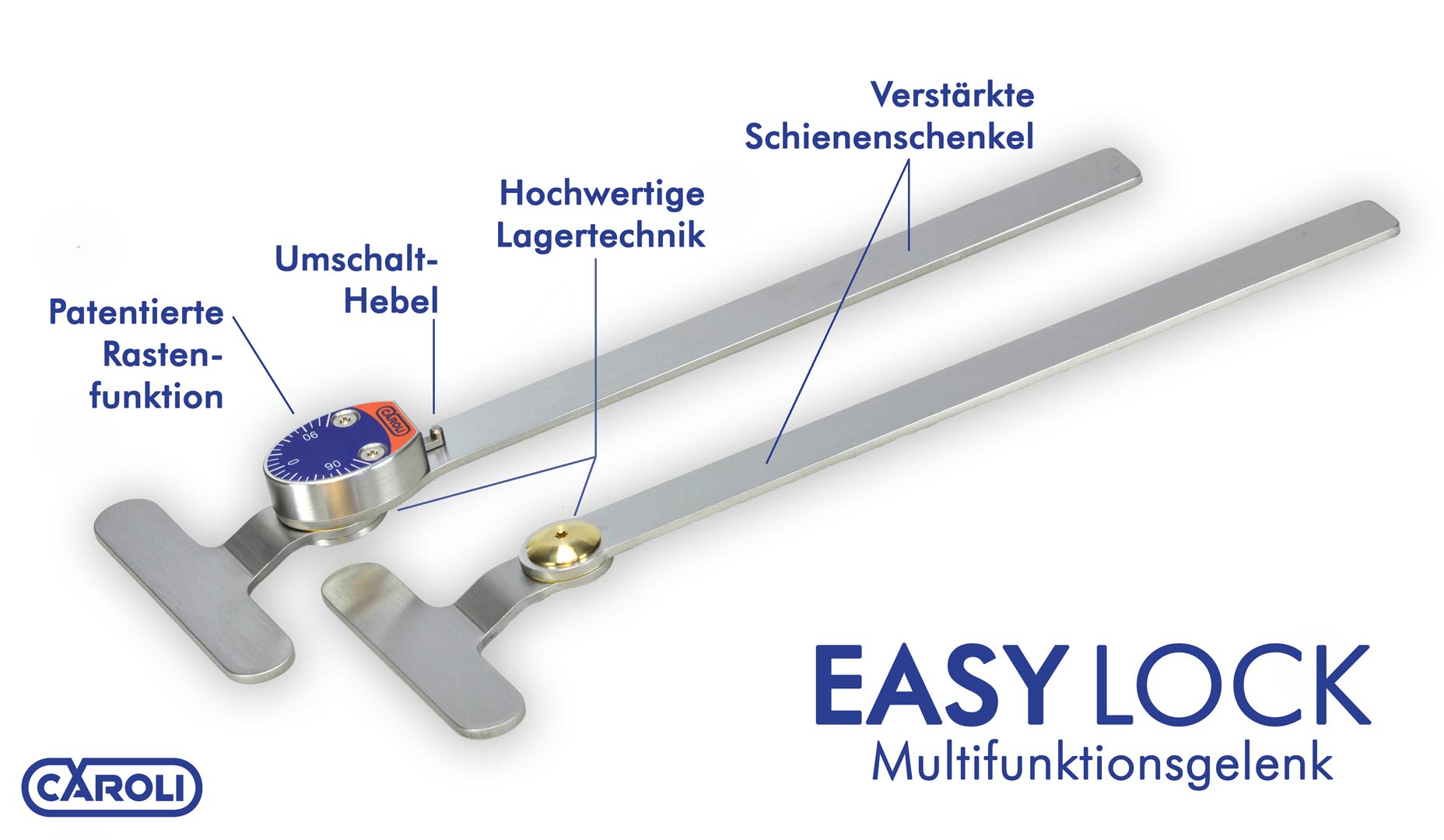

easylock16-25.pngNeben der werkzeuglosen Umschaltung in den Bewegungsrichtungen Extension und Flexion verfügt das EASY LOCK Gelenk über eine Freistellfunktion zum Ausführen von physiologischen Bewegungsmustern. Durch den Einsatz einer speziellen Lagertechnik kann dieses Gelenksystem zur Mobilisation im Rahmen von Therapieanwendungen als auch zur Bewältigung von Kurzstrecken im innerhäuslichen Bereich genutzt werden. Die werkzeuglose Verstellung der Winkelgrade durch manuelle Druck- oder Zugkräfte als auch der schnelle Wechsel der Funktionszustände ermöglicht eine leichte und anwenderfreundliche Bedienung und eröffnet somit ganz neue Wege im Rahmen der Redressionsbehandlung.
Technische Merkmale

  • Freigabe zum Gehen im innerhäuslichen Bereich
  • Universell einsetzbar
  • Werkzeuglose Einstellung/Verstellung
  • Redression in Flexion und Extension mit zusätzlicher Freistellfunktion
  • Belastung durch das Körpergewicht möglich (max. 85kg)
  • Sehr leicht bedienbar
  • In zwei Ausführungen lieferbar

  • Neuartige Rastenfunktion:
    Die neue Rastenfunktion arbeitet nach dem Prinzip einer Umschaltknarre und erlaubt eine besonders leichte Bedienung. Ohne jegliches Werkzeug kann der Patient die Korrekturwinkel präzise einstellen.
  • Umschalt-Hebel:
    Der Hebel ermöglicht das mühe- und werkzeuglose Umschalten zwischen den Funktionszuständen Extension, Flexion und Freistellung, welches ein Gehen ermöglicht.
  • Hochwertige Lagertechnik:
    Die Lagertechnik wurde komplett neu entwickelt, ist jetzt für das gesamte Körpergewicht und für das sichere Gehen im innerhäuslichen Bereich ausgelegt.
  • Verstärke Schienenschenkel:
    Die Schienenschenkel wurden für die höheren Belastungskräfte ausgelegt und verstärkt.

FQ

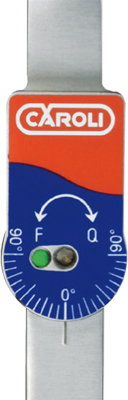

fq14-25.pngDie FQ Gelenkserie verfügt neben dem bewährten Schneckentrieb über eine neu entwickelte Freistellfunktion. Diese Funktion ermöglicht die Freischaltung der Redressionseinheit und somit das Ausführen von physiologischen Bewegungsmustern. Diese Konstruktionsmerkmale eröffnen weitere Anwendungs- und Therapiemöglichkeiten. Der Funktionswechsel kann mit Hilfe des Verstellschlüssels einhändig vorgenommen werden.

  • Auch als 160°- Variante erhältlich
  • In drei Größen lieferbar
  • Quengel- und Freistellfunktion

SYSTEMGELENK CO

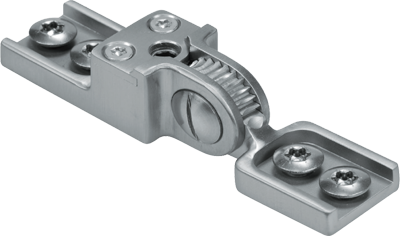

systemgelenkco.pngDas unilaterale Gelenksystem CO15 (Coxa) ermöglicht eine stufenlose Redression in den Bewegungsrichtungen Abduktion/Adduktion im Bereich der Hüfte und einer Varus/Valgus- Korrektur von Kniegelenken. Durch den  erhöhten Materialquerschnitt und den gehärteten Gelenkkomponenten eignen sich die Systemgelenke insbesondere für die orthetische Versorgung von sehr rigiden Gelenkkontakturen bei denen eine besonders hohe Korrekturkraft benötigt wird.

  • wahlweise für die linke oder rechte Seite einsetzbar
  • mit besonders starkem Schneckentrieb und gehärteten Gelenkkomonenten
  • Justierhilfen verwendbar

SYSTEMGELENK MA

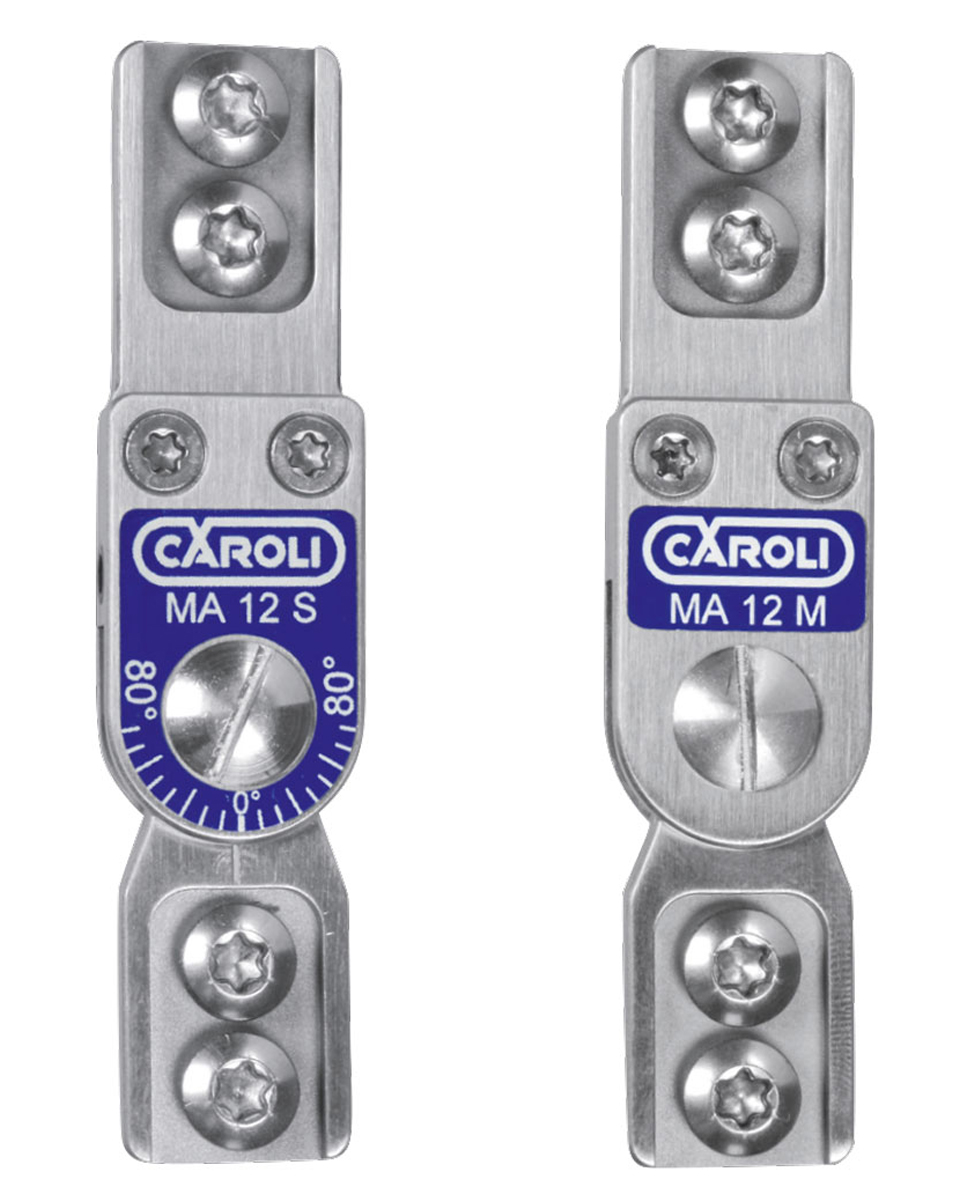

Systemgelenk MA 12Die statischen Systemgelenke MA 12 & MA 15 sind konzipiert für die Redressionsbehandlung von Spitz- und Hackenfüßen. Durch den erhöhten Materialquerschnitt und die gehärteten Gelenkkomponenten eignen sich die Systemgelenke MA 12 & MA 15 insbesondere für die orthetische Versorgung von sehr rigiden Kontrakturen, bei denen eine besonders hohe Korrekturkraft benötigt wird. Neben den unterschiedlichen Kröpfungsvarianten stehen Ihnen für die Adaption der Systemgelenke zur Orthese diverse Ansatzschienen in verschiedenen Längen zur Verfügung. Die Skalierung auf der Vorderseite der Funktionsschiene „S“ gibt Aufschluss über die bestehenden Winkelgrade und die bereits erreichten Therapieergebnisse.

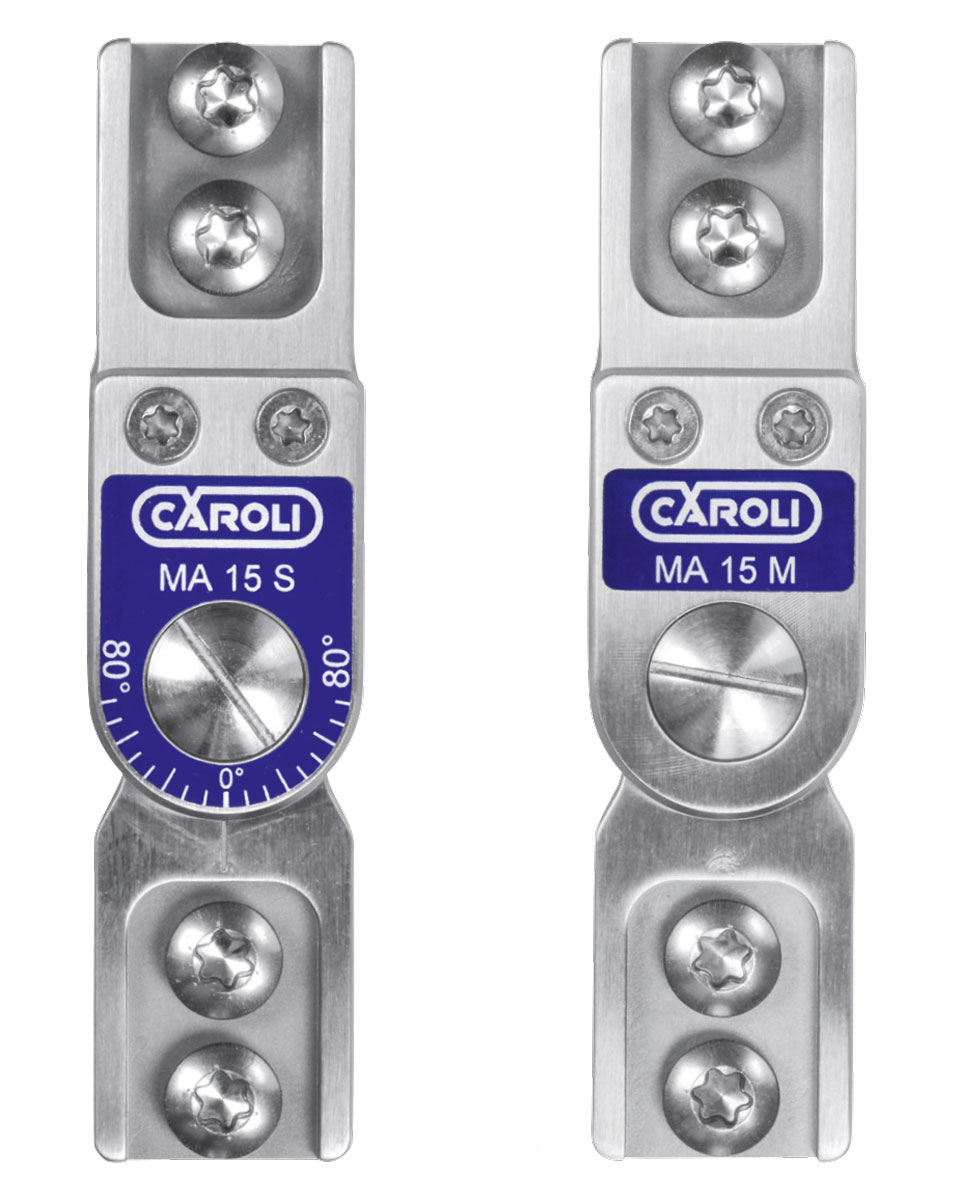

Systemgelenk MA 15Technische Merkmale:

  • für den Einsatz am Knöchelgelenk
  • beidseitig einsetzbar
  • wahlweise in geraden oder in gekröpften Varianten erhältlich
  • in zwei Größen lieferbar
  • mit besonders starkem Schneckentrieb und gehärteten Gelenkkomponenten



Bitte beachten Sie, dass Sie pro Gelenk 2 Ansatzschienen benötigen, die längenspezifisch gesondert bestellt werden müssen! Das Funktionsgelenk „S“ ist für eine laterale und das Mitläufergelenk „M“ für eine mediale Positionierung an der Orthese vorgesehen.


SYSTEMGELENK GE

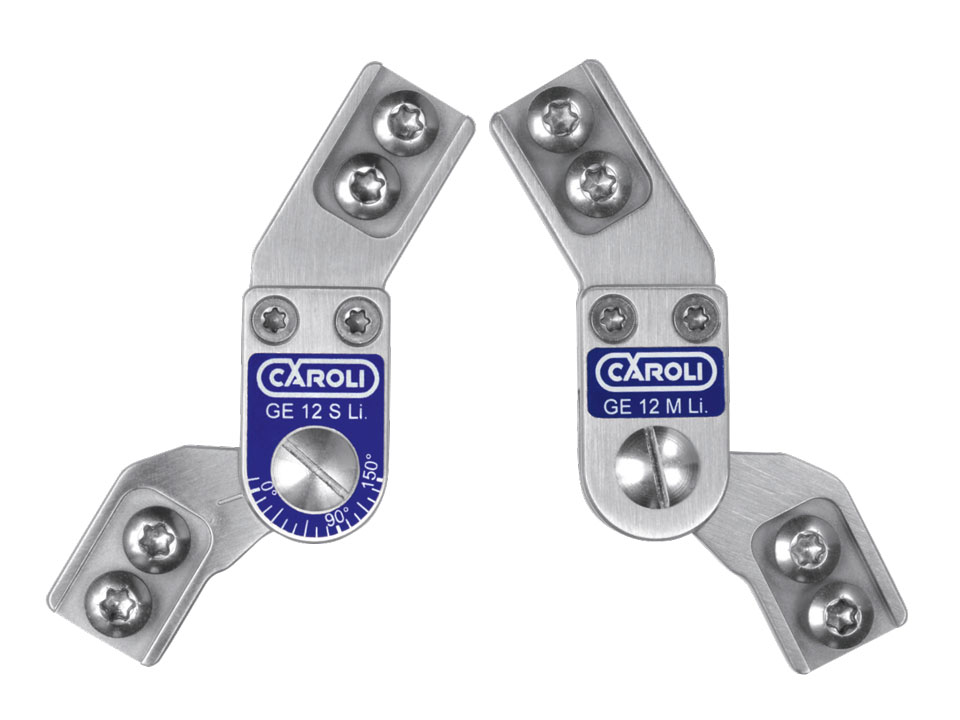

Systemgelenk GE 12Die statischen Systemgelenke GE 12 & GE 15 sind konzipiert für die Redressionsbehandlung von Gelenkkontrakturen des Kniegelenkes. Durch den erhöhten Materialquerschnitt und die gehärteten Gelenkkomponenten eignen sich die Systemgelenke GE 12 & GE 15 insbesondere für die orthetische Versorgung von sehr rigiden Kontrakturen, bei denen eine besonders hohe Korrekturkraft benötigt wird. Neben den unterschiedlichen Kröpfungsvarianten stehen Ihnen für die Adaption der Systemgelenke zur Orthese diverse Ansatzschienen in verschiedenen Längen zur Verfügung. Die Skalierung auf der Vorderseite der Funktionsschiene „S“ gibt Aufschluss über die bestehenden Winkelgrade und die bereits erreichten Therapieergebnisse.



Systemgelenk GE 15Technische Merkmale:

  • für den Einsatz am Kniegelenk
  • wahlweise für die linke oder rechte Seite einsetzbar
  • in zwei Größen lieferbar
  • wahlweise in geraden oder in gekröpften Varianten erhältlich
  • mit besonders starkem Schneckentrieb und gehärteten Gelenkkomponenten



Bitte beachten Sie, dass Sie pro Gelenk 2 Ansatzschienen benötigen, die längenspezifisch gesondert bestellt werden müssen! Das Funktionsgelenk „S“ ist für eine laterale und das Mitläufergelenk „M“ für eine mediale Positionierung an der Orthese vorgesehen.

Single

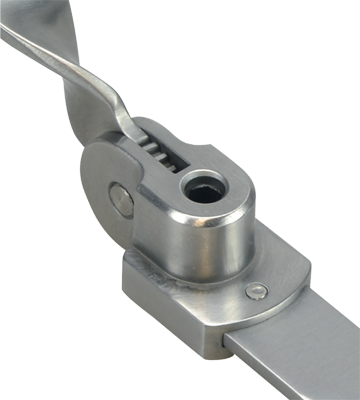

single14-25.pngDie Gelenkschiene Single kann sowohl für die Redression des Handgelenkes als auch der Fingergrundgelenke (MCP-Ebene) eingesetzt werden. Im neuen Design sind Schneckentrieb und Verzahnung bündig und sorgen für Schutz und eine komfortable Bedienung der Gelenkfunktionen.

Die volare/palmare Funktionsschiene bietet einen erweiterten Bewegungsumfang von 90° in Flexion und 90° in Extension. In drei Größen lieferbar, unterstützt die SINGLE die individuelle Orthesenversorgung der oberen Extremität bei Kindern und Erwachsenen.

Technische Merkmale:

  • Ermöglicht eine volare/palmare Schienenführung
  •  Bewegungsumfang 80°in Extension und 100°in Flexion

Twin

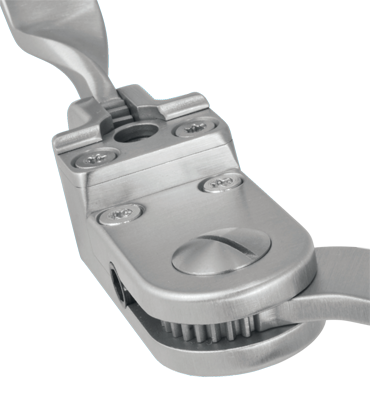

twin.pngUnser erfolgreiches Modell TWIN mit zwei um 90° versetzten Schnecken heißt jetzt TWIN. Das Design der Universal-Gelenkschiene ist deutlichüberarbeitet und dabei sind die Komforteigenschaften wesentlich verbessert worden.

Technische Merkmale:

  • In zwei Größen lieferbar
  • Stufenlos einstellbar für Abduktion, Adduktion, Extension und Flexion

Dual

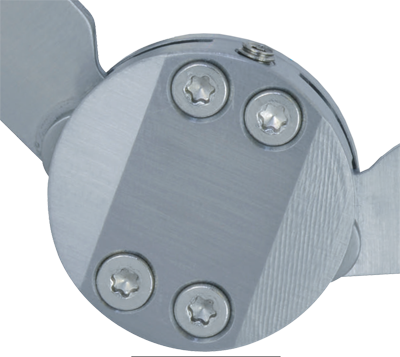

dual.pngFreibewegliches Limitierungsgelenk
Die Gelenkschienen DUAL 14/20 und DUAL 20/25 sind freibewegliche Gelenksysteme, durch deren Einsatz der Bewegungsumfang eines Körpergelenkes eingeschränkt werden kann. Hierbei besteht die Möglichkeit, über zwei innenliegende Madenschrauben eine stufenlose Begrenzung der Flexion und der Extension vornehmen zu können. Diese Konstruktionsmerkmale gewähren eine optimale Patientenversorgung mit höchstmöglicher Nutzung der Restbeweglichkeit.
Technische Merkmale:

  • Stufenlos einstellbar
  • Für die Versorgung an Knie und Ellenbogen

Limit

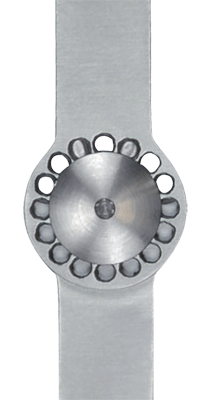

limit14-25.pngDie Gelenkschienen LIMIT sind freibewegliche Gelenksysteme zur Bewegungslimitierung von Körpergelenken. In drei unterschiedlichen Gelenkgrößen finden diese Gelenke Ihren Einsatz bei der Orthesenversorgung der oberen und unteren Extremität sowohl bei Kindern als auch bei Erwachsenen. Des Weiteren können die LIMIT Gelenksysteme in Verbindung mit unseren monozentrischen Funktionsgelenken „S“ eingesetzt werden um einen kontrollierten und definierten Bewegungsumfang herzustellen. Die Winkelabstufung durch das Versetzen der Anschlagsschrauben beträgt jeweils 22,5°. Sollten Sie eine geringere Winkelabstufung benötigen, ermöglicht Ihnen die Verwendung des optional erhältlichen Anschlagsbogens (abschleifbar) nicht nur eine stufenlose Einstellung von 0° bis 22,5° in Extension und Flexion, sondern auch das Feststellen des Gelenkes in einer gewünschten Position.

Technische Merkmale:

  • Auch als ZV- Variante verfügbar
  • Um 22,5° versetzbare Anschlagsschrauben
  • Anschlagsbogen abschleifbar von  0° bis 22,5°
  • Bewegungslimitierung in Flexion und Extension möglich

MH 10 BOGENFORM

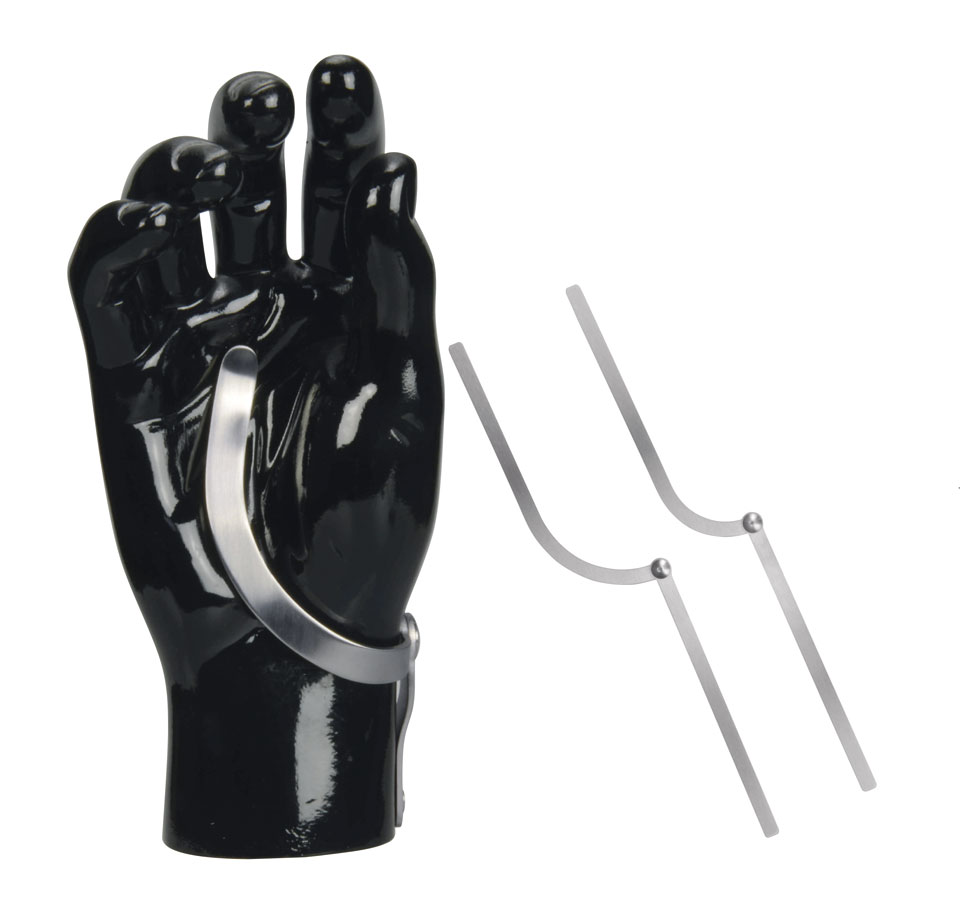

MH 10 BogenformFrei nach dem Motto „Die Orthopädie kennt keine Ecken und Kanten“, präsentiert sich unsere neue Mitläuferschiene MH 10 B für die Handgelenksversorgung. Durch die geschwungene Form fügt sich dieser Mitläufer noch eleganter den Konturen der Hand an und ermöglicht eine erweiterte Beugefreiheit des Handgelenkes. Diesen schmalen Mitläufer mit einer System-breite von nur 10 mm gibt es weiterhin in den beiden bewährten Größen. Für eine lichte Weite im Handgelenk von 50 bis 60 mm und für eine lichte Weite mit 60 bis 70 mm.

Technische Merkmale:

  • für den Einsatz am Handgelenk
  • wahlweise für die linke oder rechte Seite einsetzbar
  • in zwei Größen lieferbar
